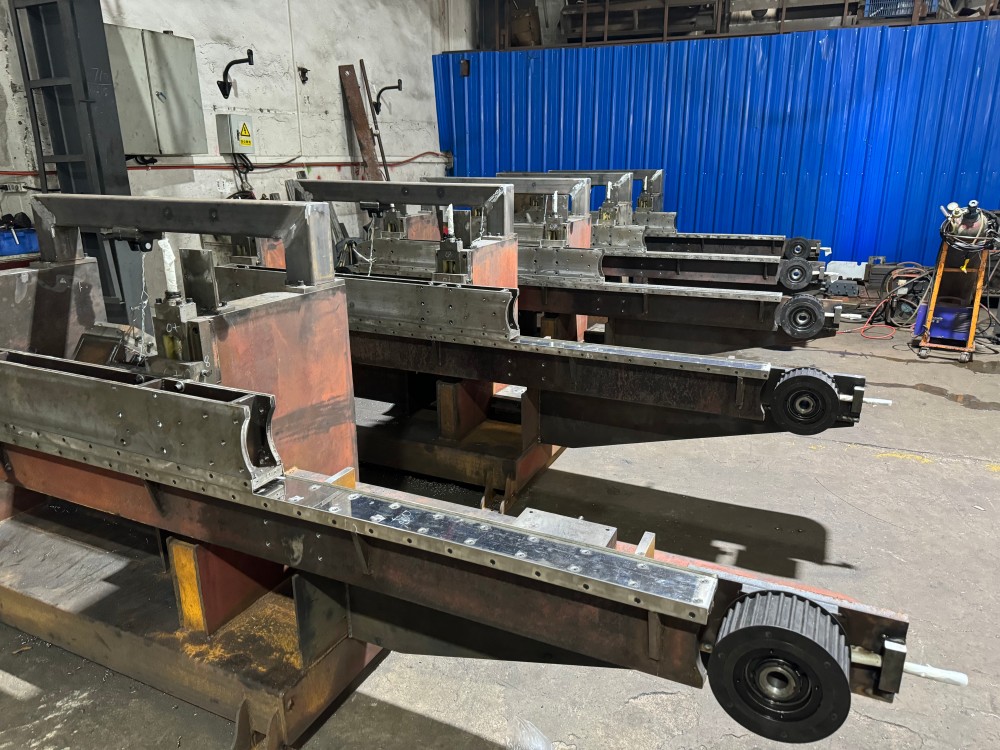

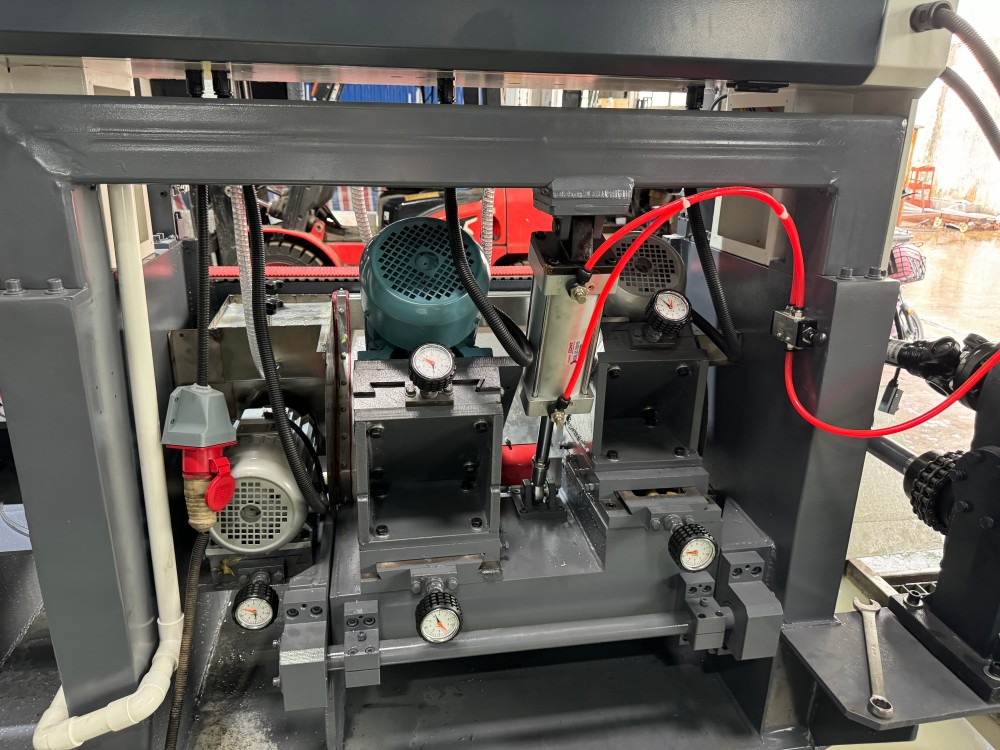

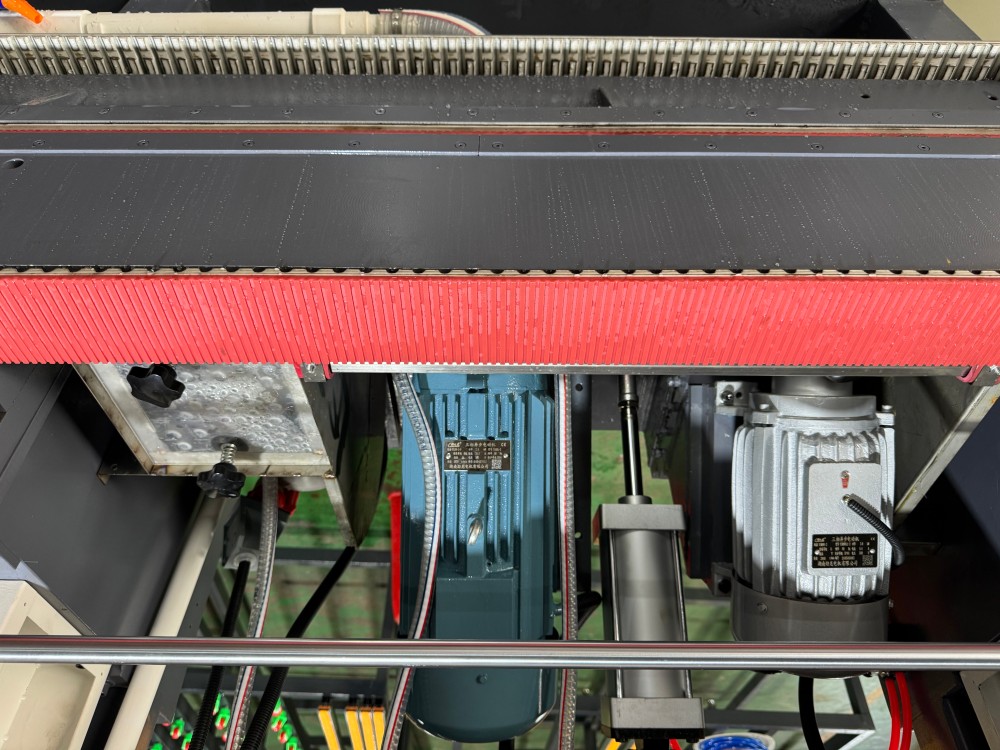

Konveyör bant ve Taşlama motoru detay çizimi Taşlama motoru dağılımı ve İşlenebilir proses çizimi
Teknik Parametreler
Kalem | CS1121 | CS113 | CS131 |
No.1 kenar kesme kafası motor gücü | 3kw |
No.2 45° arka kesim bıçağı motor gücü | 7.5kw |
No.3,No.4, No.5,45°parlatma kafası motor gücü | 3kw |
Konveyör bant gücü | 3kw |
Bant genişliği | 250mm |
İşleme hızı | 1-2.8m/min |
Maks. ürün kalınlığı | 80mm |
Min ürün genişliği | 30mm |
Güç | 22.5 | 22.5 | 25.5 |
Ağırlık | 3.5t | 3.8t | 3.8t |
Kurulum alanı boyutu | 6*1.3*2.2m | 6.8*1.5.2.5m | 6.8*1.5*2.5m |
